Blackmagic Design ATEM 2 M/E Production Studio 4K
Blackmagic Design ATEM 2 Specs
SWATEMPSW2ME4K
Blackmagic Design ATEM 2
O ATEM 2 M/E Production Studio 4K da Blackmagic Design é um switcher de produção multicâmera para eventos ao vivo com 20 entradas de vídeo integradas em um chassi de 2 RU.
Suportando formatos de vídeo NTSC/PAL/HD e Ultra HD 4K (3840x2160), o switcher se conecta a uma ampla variedade de câmeras e fontes, oferecendo um único fluxo de programa em vídeo SD, HD ou Ultra HD.
Tudo isso é feito ao vivo e em tempo real, sem necessidade de renderização.
O switcher possui uma entrada de vídeo de referência para sincronizar o switcher com outro equipamento usando sincronização de três níveis ou blackburst.
Cada entrada também possui seu próprio sincronizador de quadro, que permite usar câmeras que não possuem Genlock, bem como vídeo de entrada de fontes de computador.
O switcher fornece 20 entradas de vídeo 6G-SDI e uma entrada 4K HDMI, que compartilha um canal com uma das entradas 6G-SDI.
As saídas incluem três saídas de programa 6G-SDI, uma saída de programa HDMI e seis saídas auxiliares 6G-SDI. Todas as entradas e saídas são comutáveis por SD/HD/UHD, com exceção da saída de programa HD convertida para baixo dedicada para monitorar imagens UHD em um monitor HD equipado com SDI. Duas saídas multivisualização independentes estão disponíveis, em SDI e HDMI, para que você possa monitorar até 16 câmeras em duas telas.
Descrição
Blackmagic Design ATEM 2 Specs
SWATEMPSW2ME4K
Standards
| Ultra HD Support | 3840 x 2160p 23.98/24/25/29.97 |
| HD Format Support | 720p 50/59.94 1080i 50/59.94 1080p 23.98/24/25/29.97/50/59.94 |
| SD Format Support | NTSC: 525/29.97 – 4:3/16:9 PAL: 625/25 – 4:3/16:9 |
| HDMI Input Resolution Supported | Input resolutions for computer: 720 x 480i 59.94 Hz 720 x 576i 50 Hz 1280 x 720 50/59.94 Hz 1920 x 1080 50/59.94 Hz 3840 x 2160 23.98/24/25/29.97 HzNote: Also supported are: 24, 30, and 60 Hz inputs when switcher is in 23.98, 29.97, and 59.94 Hz formats respectively. |
| SDI Compliance | SMPTE 259M, 292M |
Connectivity

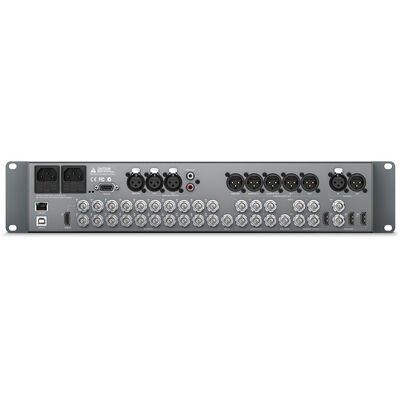

| Video Inputs | 20 x SDI (10-bit SD/HD/Ultra HD switchable) 1 x HDMI Type A (10-bit SD/HD/Ultra HD switchable) 2 Channel embedded audio for SDI and HDMI inputs |
| Audio Input | Digital 20 x Embedded audio via SDI or HDMIAnalog 2 x XLR 2 x RCA Extra Audio Inputs 1 x XLR Timecode 1 x XLR Talkback |
| Audio Output | SDI Audio Output 2 Channels embedded into SDI outputs Analog 2 x XLR Program 2 x XLR Montior Extra Audio Outputs 1 x XLR Timecode 1 x XLR Talkback |
| Sync Input | 1 x SDI, Tri-Sync or Blackburst |
| Frame Synchronizer | 20 x Internal frame synchronizers (all inputs) |
| Program Output | 3 x SDI (10-bit SD/HD/Ultra HD switchable) 1 x HDMI Type A (10-bit SD/HD/Ultra HD switchable) 1 x SDI (Ultra HD to HD downcoverted output) |
| Preview Output | 1 x SDI (10-bit SD/HD/Ultra HD switchable) |
| Auxiliary Output | 6 x SDI (10-bit SD/HD/Ultra HD switchable) |
| Multi View Output | 2 x SDI 2 x HDMI |
| Multi View Output | 1 x SDI 1 x HDMI |
| Ethernet | 1 x 10/100/1000 BaseT input. Allows direct connection between control panel and chassis, or via network |
| Tally Output | Added via Ethernet connection to Blackmagic Designed GPI and Tally Interface product (sold separately) |
| GPI | Added via Ethernet connection
Note: GPI and Tally Interface product are optional and are not included |
| USB Interface | 1x USB 2.0 port |
Processing
| Color Space Conversion | Hardware based, real time |
| Processing Delay | <2 lines |
| Video Sampling | 4:2:2 |
| Color Space | REC 601 REC 709 REC 2020 |
| Color Precision | 10-bit |
| Audio Mixer | 22 input mixer (2 channels per input) Selectable On/Off/Audio-Follow-Video Level and Peak metering Master gain control Dedicated analog outputs for monitoring |
Built-in Media Players
| Quantity | 2 |
| Channels | 2 x per Media Player (fill and key) |
| Still Image Capacity | 32 with fill and key |
| Clip Capacity | Quantity 2 with fill and keyMaximum Clip Length Ultra HD: 180 frames 1080p/i: 720 frames 720p: 1600 frames NTSC/PAL: 3600 frames |
| Image File Formats | Still PNG, TGA, BMP, GIF, JPEG, and TIFFVideo TGA sequence Audio |
Multi-View Monitoring
| Display | Minimum monitor resolution: 1366 x 768 |
| Number of Windows | 2 Multi-view display with 10 x windows for: Preview Program 16 x assignable displays |
| Tally | Red for program and green for preview indication
Note: Requires optional Blackmagic Design GPI and Tally interface product |
| Window Source Labels | Yes |
Front Panel Controls
| Buttons | 42 LED buttons for Aux switching |
| LCD Display | LCD display of Aux output |
Control Panel
| Compatibility | ATEM 2 M/E Broadcast Panel (preferred) ATEM 1 M/E Broadcast Panel |
| Software Compatibility | ATEM Software Control Panel
Mac Configuration |
Extras
| Layers | 13 total |
| Keyers | 4 x Upstream 2 x Downstream 7 x Linear/Luma 1 x Stinger 4 x Chroma 1 x DVE, with 3D borders and drop shadows |
| Generators | 7 x Pattern 2 x Color |
Power
| Power Supply | 2 x built-in power supply 110/240 VAC, 50/60 HzNote: IEC power cord required, not included |
| Power Consumption | 150 W |
General
| Operating Temperature | 32 to 104°F (0 to 40°C) |
| Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Relative Humidity | 0 to 90% non-condensing |
| Rack Size | 2 RU |
| Dimensions | 19.00 x 3.54 x 9.25″ (48.26 x 8.99 x 23.46 cm) |
| Weight | 9.0 lb (4.1 kg) |
